技术原理
Technical principle
联系地址
· 红外成像原理

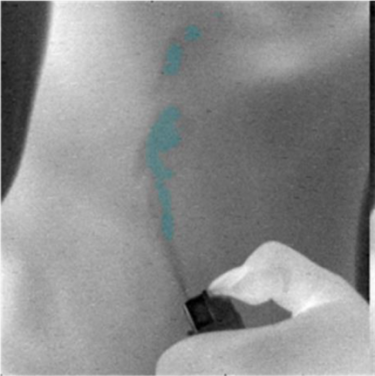

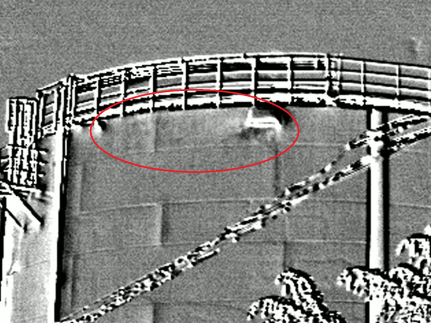

由于不同物质分子结构的差异,其在不同的光谱波段的吸光度参数均有差异。所谓吸光度是指光线通过某一物质前的入射光强度与该光线通过该物质后的透射光强度比值的以10为底的对数(即lg(I0/I1)),其中I0为入射光强,I1为透射光强。在有机物分子中,组成化学键或官能团的原子处于不断振动的状态,其振动频率与红外光的振动频率相当,所以,用红外光照射有机物分子时,分子中的化学键或官能团可发生振动吸收,不同的化学键或官能团吸收频率不同,在红外光谱上将处于不同位置。因此被形象的成为“红外指纹区”,当空间中有VOCs类羽烟扩散时,这些扩散的物质会吸收空间中的红外光线,在红外成像检漏仪产品上就能直观看到羽烟形态。基于红外光谱吸收机理,中波红外成像气体检漏仪类产品可远距离遥测气体泄漏。
技术参数
Technical parameters
● 探测器类型:制冷型中波探测器
● 检测气体种类包括不限于:烷类(甲烷、乙烷、丙烷、丁烷等)、芳香族类(甲苯、二甲苯等)烯类(乙烯、丙烯、氯乙烯等)、原油蒸汽、石油气、干气、炔类(乙炔等)、卤代烃类(氯甲烷、氯丙烷等)、醇类(乙醇等)、酮类(丙酮等)等,具体的气体类型可根据实际需要选增减
● 具备夜间、雨雾天气检测能力
● 图像传感器:可见光+红外光谱
● 红外波段:3.1μm-3.5μm
● 分辨率:可见光1920*1080,红外光谱320*256
● 监测半径:0~3.0km
● 探测器 F 数≤2
● 编码:H.264/H.265/MPEG4
● 自动白平衡、背光补偿和低照度自动/手动转换功能
● 通讯接口:1个千兆网络接口 或SC光纤
● 报警接口:隔离输入≥1,隔离输出≥1
● 支持多种视频协议支持 GB28181/HTTP/ONVIF/RTSP/SDK开发包等
● 不少于150个预置位
● 云台巡航方式:自动巡航
● 输入电压:220V
● 额定功率:60W
● 系统具备可见光和红外光谱视频画面实时监控功能,当气体泄漏时能够显示出气体浓度分布(单位ppm·m)
● 实现气体泄漏“实时视频显示”要求,泄漏气体实时成像并自动识别报警,快速和清晰的反映气体产生的位置、大小和羽流轨迹方向,精确定位泄漏源,实时显示气云形态与飘散方向,便于发生事故时人员疏散和抢险。
● 数据断电不丢失
● 工作要求:24小时连续工作 工作环境振动:10~55Hz,幅度 0.15mm,0.06~1.8g
● 防护等级:IP68
● 工作温度:-40℃-60℃(其中满足高温+60℃环境≥3h 及低温足-40℃环境≥3h 试验要求)
● 根据现场需求,接受客户定制
· 气云成像预警监测AI算法

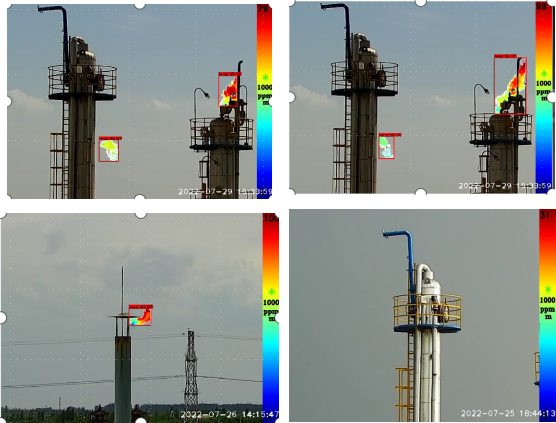

我公司从事基于深度神经网络的视频气云检测算法研究多年,深度的卷积神经网络通过从大数据中自动学习到图像特征,相比于传统人工提取特征的方法,其能更好的学习以及掌握图像本质的表征信息,有利于分类识别。该算法不仅能够识别气云在大气空间的形态,而且空间内的浓度差异可以用不同的颜色来表征。

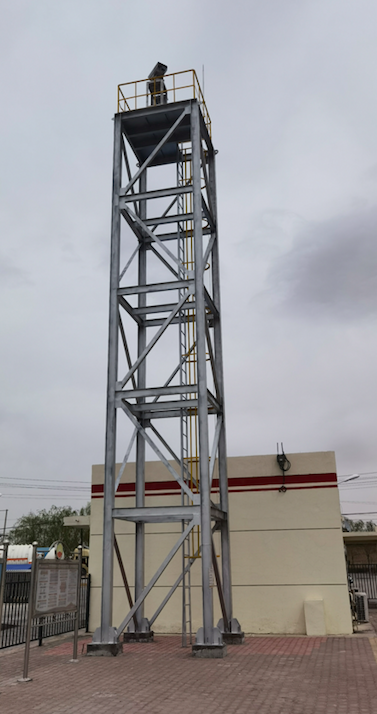

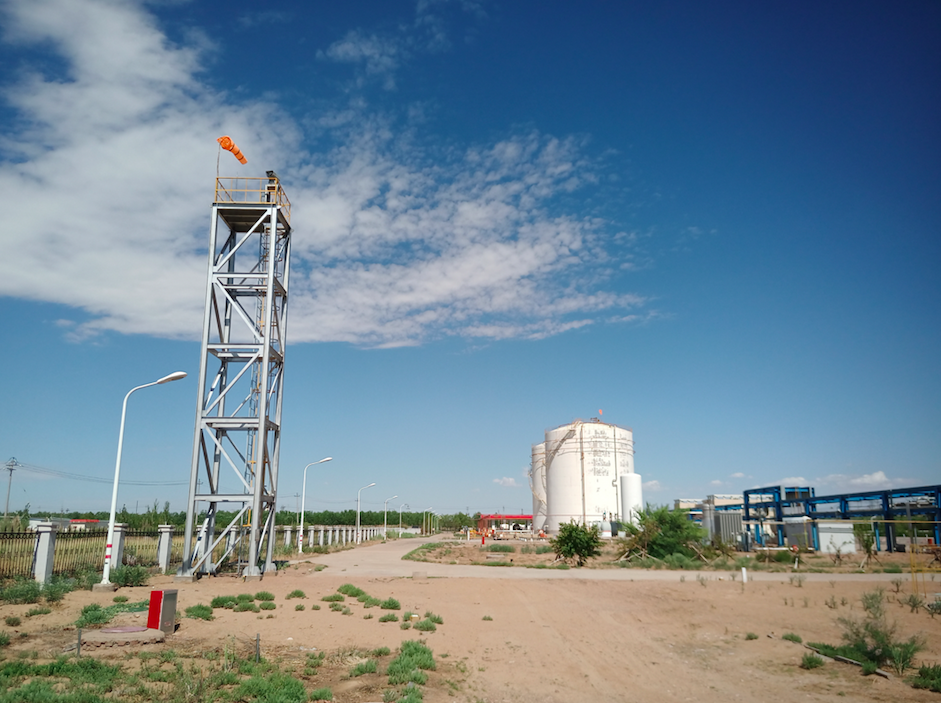

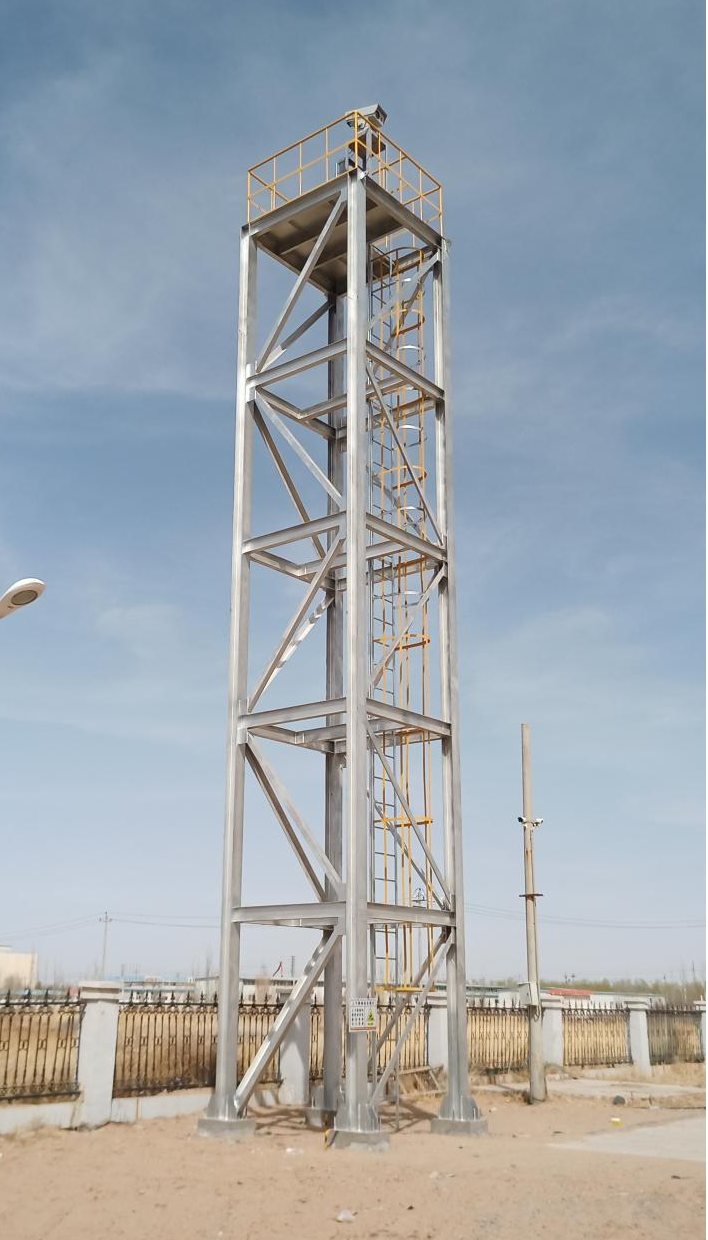

现场安装示意图
